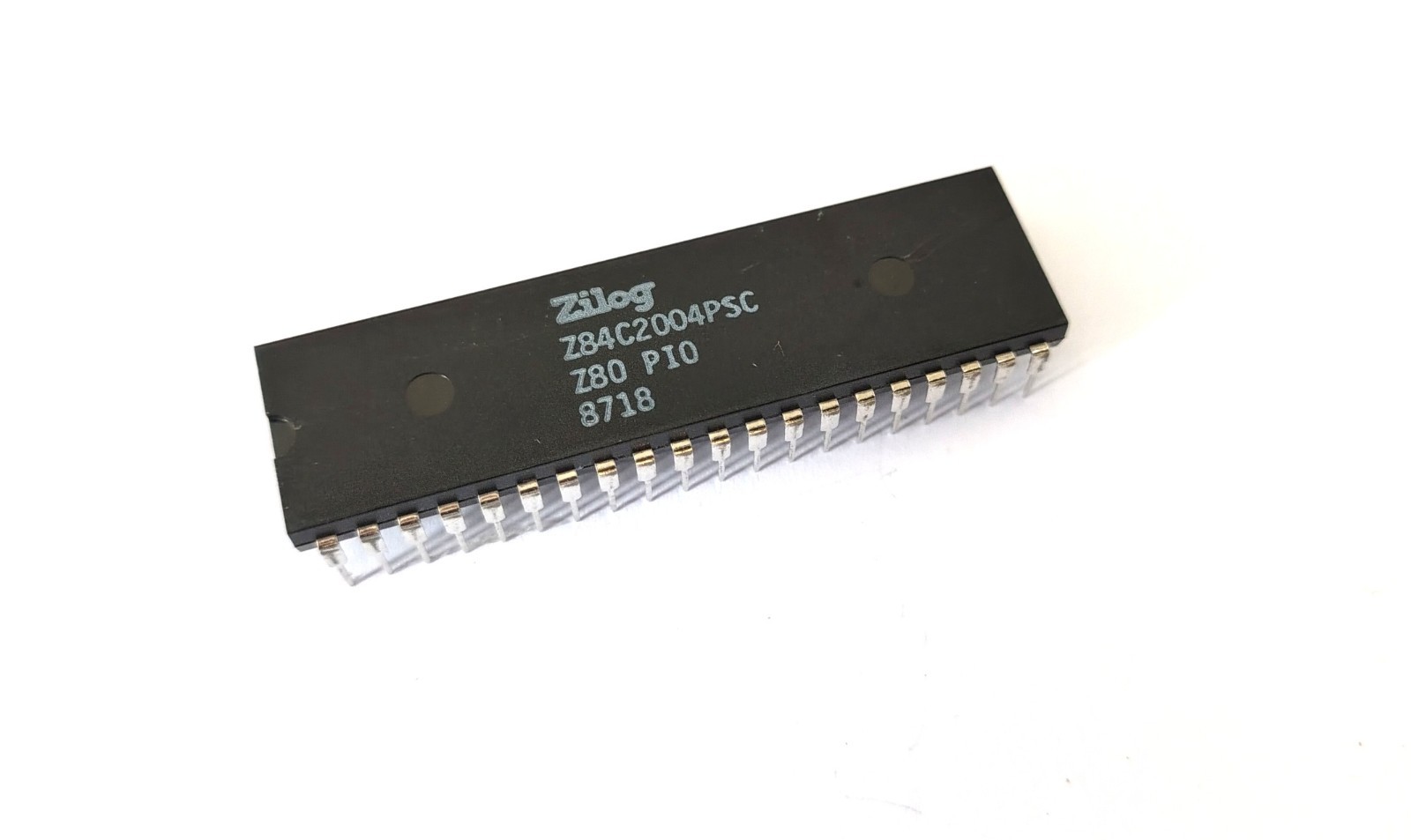

Der Z84C2004PSC ist ein Zilog Z80 PIO (Parallel Input/Output) – ein programmierbarer, zweikanaliger Ein-/Ausgabe‑Controller, der als Peripheriebaustein für Z80‑Systeme dient. Er stellt TTL‑kompatible, offerirektionale 8‑Bit‑Ports, Interrupt‑Logik und mehrere Betriebsmodi bereit.

🧩 Bauteilbeschreibung – Zilog Z84C2004PSCTyp & Technologie

• NMOS/CMOS Z80 PIO (Parallel I/O Controller)

• Gehäuse: PDIP‑40

• Hersteller: Zilog, Inc.

Funktion

Der Z80‑PIO ist ein programmierbarer Dual‑Port‑Controller, der eine flexible Schnittstelle zwischen Z80‑CPU und Peripheriegeräten bereitstellt.

Er bietet:

• 2 unabhängige 8‑Bit‑Ports (Port A & Port B)

• 16 I/O‑Leitungen insgesamt

• Handshake‑Signale für synchronisierte Datenübertragung

• Programmable Interrupt Logic

• Mehrere Betriebsmodi, u. a.:

  • Mode 0: Output Mode

  • Mode 1: Input Mode

  • Mode 2: offerirektionaler Modus

  • Mode 3: Bit‑Control Mode (einzelbitweise Merkmale

    • TTL‑kompatible Pegel

    • Niedriger Stromverbrauch (CMOS‑Version)

    • Port‑B‑Ausgänge können Darlington‑Treiber ansteuern

    • Emulationsmodus für ältere Anwendungen

      • Tastaturen

      • Drucker

      • Allgemeine Parallel‑I/O‑Erweiterungen für Z80‑Systeme

      Technische Eckdaten (Auszug)

      • Technologie: NMOS/CMOS

      • Ports: 2 × 8 Bit

      • I/O‑Leitungen: 16

      • Interrupt‑System: voll programmierbar

      • Interface: Z80‑Bus kompatibel

      • Gehäuse: PDIP‑40
